HW10 Профессиональная очистка и обслуживание

Сборка и разборка металлической трубы

Вставьте металлическую трубку в основной корпус вертикально до щелчка. Убедитесь, что металлическая трубка надежно зафиксирована (рис. 1). Чтобы снять металлическую трубку, нажмите кнопку освобождения металлической трубки до конца и потяните металлическую трубку вверх. (Рис. 2).
Сборка и разборка аккумуляторной батареи
1. Вставьте аккумуляторную батарею в гнездо и плотно прижмите аккумуляторную батарею до щелчка. Аккумуляторный блок заблокирован.
2. Нажмите кнопку освобождения аккумуляторной батареи и потяните аккумуляторную батарею в направлении, противоположном узлу, чтобы разблокировать аккумуляторную батарею.
Примечание. За исключением замены аккумуляторной батареи, аккумуляторную батарею не нужно часто вынимать.

Сборка ручного пылесоса

Вставьте всасывающее отверстие пылесборника ручного пылесоса в паз на крышке основного корпуса.
Нажмите на ручной пылесос по направлению к металлической трубке, пока не услышите щелчок, ручной пылесос успешно установлен на основной корпус. И машина используется как вертикальный пылесос в это время (рис. 4). Чтобы снять ручной пылесос, просто нажмите кнопку фиксатора и поднимите ручной пылесос по диагонали вверх. (рис. 5)

Зарядная база в сборе

Нажимайте верхнюю часть зарядной базы по направлению к нижней, пока не услышите щелчок. (Рис.6-1)

Зарядный держатель в сборе

Вдавите держатель 1 и держатель 2 в зарядную базу, пока не услышите щелчок. (Рис. 6-2).

Поместите машину на зарядную базу

Чтобы поставить машину обратно на зарядную базу, возьмитесь за ручку машины, чтобы поднять машину, направьте гнездо для зарядки в нижней части машины на зарядное гнездо на зарядной базе и поставьте машину на зарядную базу. Чтобы использовать машину, возьмитесь за ручку машины и поднимите машину с зарядной базы. (Рис. 7)

Сборка и разборка резервуара для грязной воды

Чтобы снять резервуар для грязной воды, держите машину одной рукой, а резервуар для грязной воды другой рукой, нажмите кнопку фиксатора резервуара для грязной воды, чтобы вытащить резервуар для грязной воды. (Рис.8-1)
Чтобы собрать резервуар для грязной воды, вставьте его дно в основной корпус, прижмите резервуар для грязной воды к основному корпусу, пока не услышите щелчок. (Рис.8-2)

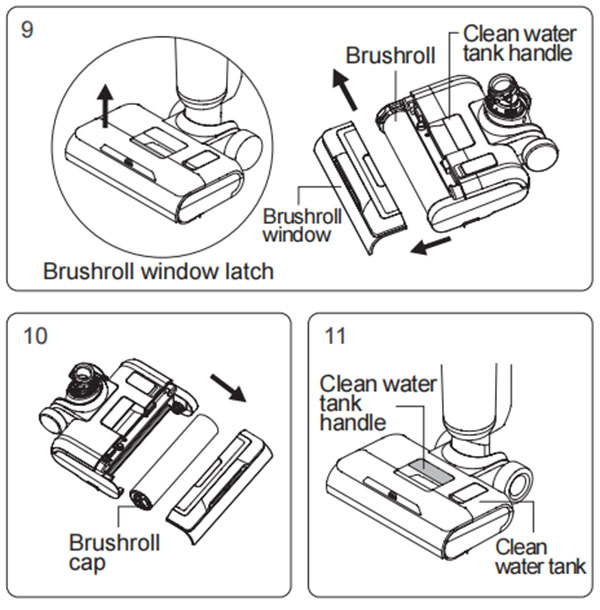

Сборка и разборка окна щеточного валика и щеточного валика

Чтобы снять окно щеточного валика, удерживайте защелку окна щеточного валика и потяните вверх, чтобы снять окно щеточного валика.
Чтобы собрать окно щетки-валика, совместите зажимы на двух сторонах окна щетки-валика с пазами на двух сторонах насадки для пола. Нажмите на окно щетки-валика вниз, пока не услышите щелчок. (Рис. 9)
Разборка/сборка щеточного валика: потяните левую крышку щеточного валика пальцем, чтобы вынуть щеточный валик. Удерживая крышку щеточного валика, вставьте левую сторону щеточного валика в шестерню, вставьте щеточный валик в насадку. (Рис. 10)
Сборка и разборка резервуара для чистой воды
Чтобы снять резервуар для чистой воды, возьмитесь за ручку резервуара для чистой воды и вытащите резервуар для чистой воды. Чтобы собрать резервуар для чистой воды, поместите резервуар для чистой воды обратно в сопло, совместив его с окном щеточного валика. (Рис.11)

Использование продукта

Примечание. При первом использовании полностью зарядите устройство перед использованием.

Использование вертикального пылесоса

Нажмите кнопку включения/выключения на ручке, загорятся ЖК-экран и декоративная подсветка, по умолчанию установлен автоматический режим (рис. 12), нажмите кнопку режима, чтобы переключиться в режим уборки пола (рис. 13), нажмите кнопку режима дважды, чтобы переключиться в режим «Турбо» (рис. 14), нажмите кнопку режима три раза, чтобы переключиться в режим уборки ковров (рис. 15).

Нажмите кнопку режима еще раз, чтобы вернуться в автоматический режим. Нажмите кнопку включения/выключения на ручке еще раз, чтобы выключить машину, экран дисплея и декоративная подсветка погаснут.

Примечание:

1. При чистке ковра сначала очистите насадку для пола (подробную информацию см. в разделе «Чистка и обслуживание, Чистка насадки для пола») и замените валик для ковров.
2. Во время уборки пола или самостоятельной уборки убедитесь, что окно щетки-валика сдвинуто вверх (рис. 16-1).
3. Во время чистки ковра убедитесь, что окно щетки-валика сдвинуто вниз (рис. 16-2).
4. Когда уровень заряда батареи ниже 20%, его нельзя переключить в режим «Ковёр» и режим «Турбо».

Функция распыления воды

При работе вертикального пылесоса нажмите кнопку распыления воды, распылительное отверстие распылит воду веерообразно; отпустите кнопку распыления воды, чтобы прекратить распыление воды. (Рис. 17)

Использование ручного пылесоса

Снимите ручной пылесос, нажмите кнопку включения/выключения портативного устройства, загорятся дисплей и декоративные индикаторы, по умолчанию установлен режим ECO (рис. 18), нажмите кнопку ручного режима, чтобы переключиться в режим MAX (рис. 19). Затем нажмите кнопку кнопка портативного режима для переключения обратно в режим ECO; Нажмите кнопку включения/выключения на портативном устройстве еще раз, чтобы выключить машину, экран дисплея и декоративная подсветка погаснут.

Ручной пылесос можно подключить к насадке для обивки, щелевой насадке, электрической насадке для матраса или металлической трубке для очистки различных участков.

1. Подключите обивочный инструмент для очистки пыли и частиц на поверхности мебели. (Рис. 20-1)

2.Подсоедините металлическую трубку для очистки пыли на высоких местах. Откройте верхнюю крышку металлической трубки, нажмите кнопку ручки вверх, чтобы выдвинуть металлическую трубку, а затем вставьте трубку во всасывающее отверстие ручного пылесоса, чтобы
Очистите пыль в высоких местах. (Рис. 20-2)

3. Подключите щелевой инструмент для очистки узких мест. (Рис. 20-3)

4. Подключите электрическую насадку матраса для очистки пыли, волос, пылевых клещей и т. д. на кровати или тканевом диване. (Рис. 20-4)

Внимание

1. Когда уровень заряда батареи ниже 20%, его нельзя переключить в максимальный режим.

2. При использовании ручного пылесоса не пылесосьте воду, иначе это приведет к неисправности двигателя.

Зарядка машины

Подключите адаптер к источнику питания, поместите вертикальный пылесос в зарядную базу, чтобы начать зарядку. (Рис. 21).

Внимание

1. Перед первым использованием полностью зарядите аккумулятор, а перед второй зарядкой разрядите его, чтобы продлить срок службы аккумулятора;
2. Если изделие будет долго простаивать, заряжайте его раз в три месяца;
3. Когда вы не заряжаетесь, вынимайте адаптер из розетки, чтобы предотвратить опасность случайного прикосновения.

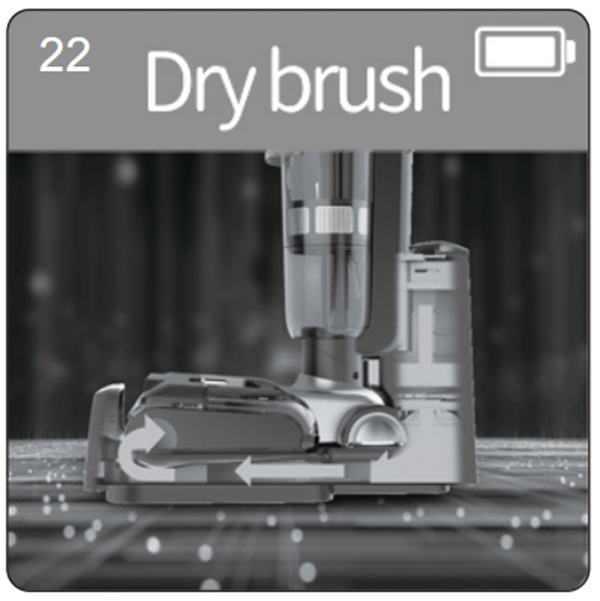

Функция воздушной сушки вальца (рис. 22)

В режиме зарядки нажмите и удерживайте кнопку режима рукоятки в течение 3 секунд, чтобы войти в режим воздушной сушки щеточного валика на 4 часа. Во время процесса сушки на воздухе включается декоративная подсветка, а щеточный валик будет слегка вращаться через определенные промежутки времени, чтобы отрегулировать положение сушки на воздухе; Нажмите кнопку режима еще раз, чтобы выключить режим сушки.

Внимание

Этот режим предназначен для предотвращения размножения бактерий и появления запахов во влажной щетке. (Дисплей показан на рис. 22)

Функция самоочистки щеточного валика и воздуховода

В режиме зарядки нажмите кнопку самоочистки, чтобы войти в режим очистки (дисплей показан на рис. 23). После завершения самоочистки машина переходит в режим воздушной сушки щеточного валика и возвращается в режим зарядки; во время процесса самоочистки, чтобы заранее завершить режим самоочистки, нажмите кнопку включения/выключения, и машина вернется в режим зарядки.

Внимание

1. Режим самоочистки предназначен только для очистки воздушного канала насадки пола и щетки для твердого пола. Не проводите самоочистку на валике для ковров.
2. Перед включением режима самоочистки, пожалуйста, сначала слейте грязную воду из резервуара для грязной воды, проверьте, что машина надежно установлена ​​на зарядной подставке, адаптер вставлен в розетку и подключен к зарядной подставке. Резервуар для чистой воды удерживает не менее 1/2 объема воды; после завершения самоочистки, пожалуйста, снова очистите резервуар для грязной воды.
3. Когда заряд батареи меньше или равен 10%, режим самоочистки невозможно включить, и его можно включить в обычном режиме после зарядки в течение определенного периода времени.

Индикатор заполнения резервуара для чистой воды

При использовании функции распыления воды на экране/голосе отображается сообщение «Нет чистой воды, залейте воду» (поочередно отображаются рис. 24 и рис. 25). Выключите машину и добавьте воду в резервуар для чистой воды. В режиме очистки, если обнаружено, что в резервуаре для чистой воды нет воды, самоочистка щеточного валика будет остановлена. Чтобы продолжить самоочистку, добавьте воду в резервуар для чистой воды и опорожните резервуар для грязной воды, а затем перезапустите режим самоочистки.

Внимание

При добавлении чистой воды вы можете добавить чистящий раствор JIMMY, соотношение составляет примерно 1 колпачок чистящего раствора на один полный резервуар для воды, температура воды не должна превышать 40 °C.

Заполните резервуар для чистой воды: после извлечения резервуара для чистой воды откройте пробку для заливки воды, поверните ее в сторону, чтобы открыть входное отверстие для воды, залейте чистую воду и чистящий раствор, а затем снова вставьте пробку в исходное положение и установите на место. резервуар для чистой воды к насадке для пола. (Рис. 26)

Индикатор заполнения резервуара для грязной воды Когда вертикальный пылесос обнаруживает, что резервуар для грязной воды полон, вся машина остановится и подаст голосовое напоминание. Пожалуйста, очистите полный резервуар для грязной воды и установите его обратно. (Поочередно отображаются рис. 27 и рис. 28) Когда в режиме самоочистки обнаруживается, что резервуар для грязной воды полон, машина остановится и подаст голосовое напоминание. Пожалуйста, очистите полный резервуар для грязной воды и установите его обратно. Очистка резервуара для грязной воды: Снимите верхнюю крышку резервуара для грязной воды и рамку фильтра, слейте грязную воду, соберите резервуар для грязной воды после мытья и установите его обратно на насадку для пола. (Подробнее см. в разделе «Очистка и обслуживание резервуара для грязной воды»).

Индикатор застревания щетки Если пылесос находится в рабочем режиме или режиме уборки, если валик застрял, вся машина остановится и выдаст голосовое напоминание. (Рис. 29 и Рис. 30 отображаются попеременно) Выньте валик, очистите валик от посторонних предметов или спутавшихся волос. Очистка валика: после снятия окна вытащите валик, используйте лезвие чистящей щетки, чтобы срезать волоски, наматывающиеся на валик, и очистите посторонние предметы, прилипшие к валику и насадке для пола. Установите валик и окно обратно. (Рис. 31) (подробную информацию см. в разделе «Чистка и обслуживание узла насадки пола»).

Индикатор блокировки воздушного канала. Когда вертикальный очиститель находится в рабочем режиме или режиме самоочистки, если воздушный путь заблокирован, машина перестанет работать и выдаст голосовое напоминание. Следуйте инструкциям на экране дисплея, чтобы проверить возможные заблокированные детали и очистить их. Если во время работы ручного пылесоса путь воздуха заблокирован, пылесос автоматически остановится. В это время необходимо очистить пылесборник и HEPA. (Содержимое, отображаемое на экране: блокировка вертикального пылесоса показана на рис. 32-1, 32-2, 32-3, 32-4, 32-5, а также блокировка ручного пылесоса. на рис. 32-1, 32-2)
Очистка воздушного канала: 1. Разберите бак для грязной воды, снимите верхнюю крышку и фильтр бака для грязной воды, промойте все детали и соберите их обратно. 2. С помощью щетки для труб очистите грязь, посторонние предметы и волосы внутри воздушного канала насадки пола. 3. Снимите пылесборник, опорожните пылесборник, снимите HEPA, затем выньте циклон и разберите его, очистите все детали и снова соберите пылесборник. (Подробную информацию см. в разделе «Чистка и обслуживание»).

Голосовая функция Голос новой машины включен по умолчанию. Нажмите кнопку отключения звука, чтобы отключить голосовую функцию; нажмите кнопку отключения звука еще раз, чтобы включить голосовую функцию. (Рис. 33) Примечание. При использовании ручного пылесоса голосовая функция отсутствует.

Индикатор заряда батареи. Когда вертикальный очиститель работает, если голос напоминает «Низкий заряд батареи. Пожалуйста, зарядите батарею», используйте его после зарядки. (Рис. 34) Если во время работы вертикального пылесоса раздается сообщение «Низкий заряд аккумулятора. Машина скоро выключится. Пожалуйста, зарядите аккумулятор», значит, мощность скоро закончится, и он автоматически выключится. Необходимость взимать плату за использование. При использовании пылесоса значок в правом верхнем углу экрана отображает уровень заряда левого аккумулятора: полная сетка означает уровень заряда аккумулятора от 75% до 100%; Сетка 3/4 означает от 50% до 75% заряда батареи; 1/2 сетки означает от 25% до 50% заряда батареи; 1/4 сетки означает от 1% до 25% заряда батареи; пробел означает, что батарея разряжена и ее необходимо зарядить перед использованием.

Очистка и техническое обслуживание Очистка резервуара для грязной воды (Рис. 35) После выключения пылесоса снимите резервуар для грязной воды, поднимите верхнюю крышку резервуара для воды и снимите с нее рамку поролонового фильтра, откройте откидную крышку рамы поролонового фильтра, вынимаем поролоновый фильтр. Вылейте грязную воду и грязь в резервуар для воды, затем промойте резервуар для грязной воды, крышку резервуара для воды, рамку пенопластового фильтра и пенопластовый фильтр. Если в трубе резервуара для грязной воды есть посторонние предметы, их можно очистить с помощью чистящей щетки; высушите вышеуказанные детали после стирки. А затем соберите все детали обратно в резервуар для грязной воды. Примечание: 1. После использования вертикального пылесоса рекомендуется немедленно очистить грязный резервуар; 2. При установке фильтра не складывайте черную мягкую резину под фильтр. Очистка напольного покрытия (Рис. 36) После снятия окна щеточного валика, щеточного валика, резервуара для чистой воды и резервуара для грязной воды вставьте чистящую щетку через круглое отверстие под местом установки резервуара для грязной воды, чтобы удалить посторонние предметы и накипь из трубы. и засоренные волосы; Используйте лезвие чистящей щетки, чтобы срезать спутавшиеся волосы на валике; Протрите грязные части машины (валок для сушки можно поместить в держатель принадлежностей). Примечание. Не мойте насадку для пола отдельно после снятия вальца.

Очистка пылесборника (рис. 37-1,37-2) Нажмите кнопку освобождения пылесборника, чтобы снять пылесборник с ручного пылесоса; нажмите кнопку освобождения всасывающего отверстия, чтобы открыть всасывающее отверстие и опорожнить пылесборник; Выньте циклон в сборе; Выньте HEPA-фильтр; Удерживая металлическую сетку, поверните ее, чтобы разблокировать металлическую сетку, а затем снимите ее вниз. После очистки, протирания и сушки каждой детали поочередно соберите пылесборник, а затем установите его на ручной пылесос.
